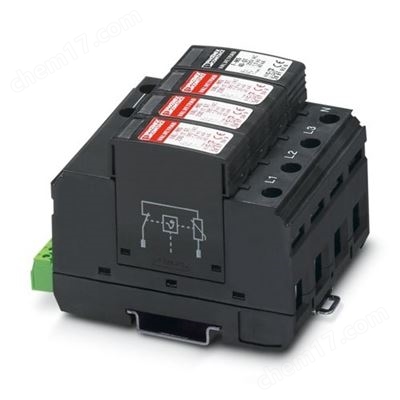

菲尼克斯   2類電涌保護器 2859181   VAL-MS 320/3+1/FM

產品類型 電涌保護器

產品系列 VALVETRAB MS

IEC 類別 II

T2

EN類型 T2

IEC 電源系統 TN-S

TT

類型 DIN導軌模塊，分體式，可分離

位數 4

電涌保護故障報警 可視狀態指示窗口和遠程遙信報警觸點

絕緣特性

過電壓類別 III

污染等級 2

額定頻率fN 50 Hz (60 Hz)

指示器/遠程信號發送

連接名稱 遠程遙信報警觸點

切換功能 轉換觸點

標稱工作電壓 5 V AC ... 250 V AC

30 V DC

操作電流 5 mA AC ... 750 mA AC

1 A DC

連接方式 螺釘連接

螺紋 M5

緊固扭矩 3 Nm (1.5 mm2 ... 16 mm2)

4.5 Nm (25 mm2 ... 35 mm2)

剝線長度 16 mm

柔性導線橫截面 1.5 mm2 ... 25 mm2

剛性導線橫截面 1.5 mm2 ... 35 mm2

可連接導向橫截面 AWG 15 ... 2

連接方式 叉形電纜端頭

柔性導線橫截面 1.5 mm2 ... 16 mm2

遠程遙信報警觸點

連接方式 采用COMBICON直插式/螺釘連接

螺紋 M2

緊固扭矩 0.25 Nm

剝線長度 7 mm

柔性導線橫截面 0.14 mm2 ... 1.5 mm2

剛性導線橫截面 0.14 mm2 ... 1.5 mm2

可連接導向橫截面 AWG 28 ... 16

                                                                                          環境條件

保護等級 IP20 (僅在使用了所有連接位的情況下)

環境溫度（運行） -40 °C ... 80 °C

環境溫度（存放/運輸） -40 °C ... 80 °C

海拔 ≤ 2000 m (amsl)

允許濕度（運行） 5 % ... 95 %

沖擊力（運行） 25g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

振動（操作） 5g (10 ... 500 Hz / 2.5 h / X，Y，Z)

                                                          訂貨號 2859181

包裝單位 1 pc

最小訂貨量 1 pc

銷售關鍵代碼 CL1321

產品關鍵代碼 CL1321

GTIN 4017918911218

單件重量（含包裝） 411.95 g

單件重量（不含包裝） 381.96 g

原產地 CN
