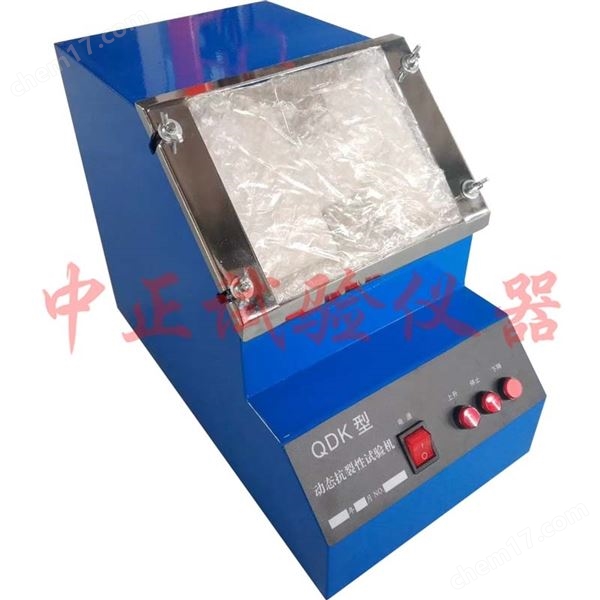

QDK自動動態(tài)抗開裂試驗儀

一、適用范圍

    由于建筑物的不均勻的干濕變化、熱脹冷縮、結(jié)構(gòu)沉降及設(shè)計、施工上的不完整等原因,幾乎所有建筑都不同程度地存在表面毛細裂縫、表面貫通裂縫、結(jié)構(gòu)性裂縫。

    外墻裂縫不僅大大降低了對建筑物外墻的保護作用，也給涂飾面的美觀造成了 一定的影響。為了彌補上述之缺陷，在涂刷外墻乳膠漆之前，必先在墻體涂刮一層外墻膩子；而外墻膩子的質(zhì)量優(yōu)劣，則是關(guān)鍵之關(guān)鍵。

    依據(jù)JG/T157-2004行標設(shè)計制造的QDK型自動動態(tài)抗裂性試驗機適用于測試以水泥、聚合物粉末、合成樹脂乳液或其它材料為主要粘結(jié)劑，配以填料、助劑等組成的外墻找平膩子。

二、自動動態(tài)抗開裂試驗儀工作原理

   電機通過齒輪減速后拖動頂桿作上升運動，刃口產(chǎn)生上頂力，使石棉水泥板在規(guī)定的區(qū)域內(nèi)逐步產(chǎn)生細微裂紋并控制裂紋緩慢擴展，觀察膩子層的開裂情況，以此表征膩子抵抗基材裂紋擴展的能力。

三、主要技術(shù)指標

1．刃口長：150mm

2．刃口夾角：30度

3．大升程：20mm

4．上升速率：3mm/min

5．型框規(guī)格：200×150×2（mm）

四、使用試驗方法

1．將型框放在200×150（mm）的石棉水泥板上。在將配制好的膩子涂刮在型框內(nèi)。

2．將型框取下，涂刮好的石棉水泥板應(yīng)在標準環(huán)境下養(yǎng)護7d。每一樣品應(yīng)同時制備3塊試板。

3．將養(yǎng)護好的試板卡固在本儀器的工作臺面上。啟動電源開關(guān)后在啟動上升開關(guān)，此時刃口緩慢上升。

4．刃口繼續(xù)緩慢上升。此時應(yīng)注意觀察石棉板的空白區(qū)域，當發(fā)現(xiàn)裂紋出現(xiàn)后，使用立式讀數(shù)顯微鏡觀察并隨時記錄裂紋寬度，至膩子層開裂前為止。啟動停止開關(guān)后，刃口不再上升。

5．記錄膩子層開裂前，石棉水泥板裂縫的大寬度。精確到0.02 mm。

6．啟動下降開關(guān)，使刃口退回原位。

7．松開試板卡固螺母及壓板，取下試板。在放入另一塊試板，重復(fù)上述試驗步驟。
