ADW220導軌式多回路電力儀表用
1.產品功能
ADW2xx系列導軌式多回路電力儀表主要用于三相回路全電參量測量，同時可選擇大四個回路的電流輸入?？芍苯踊蜷g接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。具體功能如下：
2 N（1、2、3、4）路三相回路全電參量測量，電流互感器互感器外置；
2 三相電壓電流、零序電流、頻率；
2 三相功率、總功率（有功、無功、視在）；
2 三相功率因數、總功率因數；
2 電壓電流相角、電壓電流不平衡度；
2 電壓、電流總諧波及2-31分次諧波；
2 當月和上月的電壓、電流、功率極值記錄；
2 大電流、大功率需量和實時電流、實時功率需量；
2 200條事件記錄，記錄DIDO的動作情況；
2 支持過壓、過流、斷相、DI聯動等報警輸出；
2 4時區14時段的費率設置；
2 四象限電能，12個月復費率電能統計；
2 31天四象限和復費率電能凍結；
2 有功電能精度1級，無功電能精度2級；
2 兩路開關量輸入、兩路開關量輸出、RS485通訊、有功脈沖輸出（可切換對應回路）。

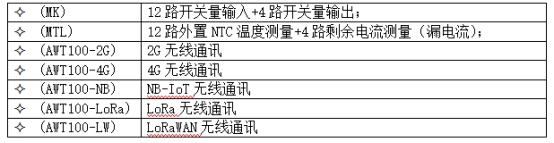

ADW2xx系列導軌式多回路電力儀表還可通過其RJ45接口擴展輔助功能，輔助功能有：
2、產品型號規格

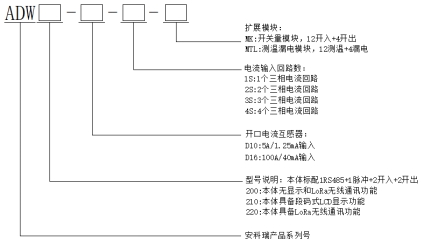

主體模塊命名規則
注:1.可選擇外置吸盤天線，標配線長2米。
2. 擴展功能模塊多可同時選配MK+MTL+AWT無線通訊模塊（概述中五選一）。
2.2配套互感器

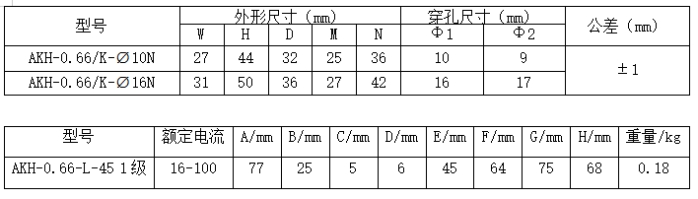

2.2.1規格型號
3、技術參數
3.1主體技術參數
3.2模塊技術參數
3.3 其他技術參數
4 、外形尺寸及安裝說明（單位：mm）
4.1外形尺寸(單位：mm)

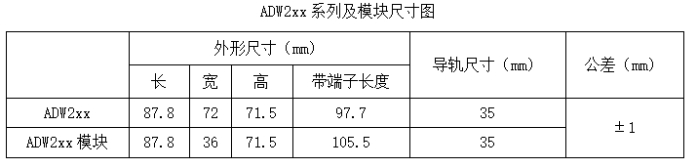

ADW2xx系列主體及模塊尺寸圖

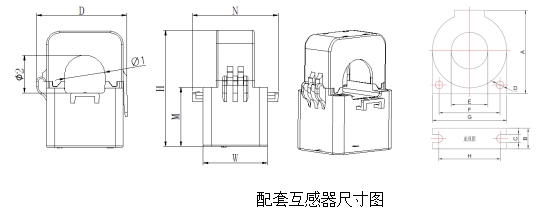

(2)配套互感器外形尺寸
配套互感器外形尺寸
注：CH1～4每個回路的3個互感器共用同一條線束，線長1m。

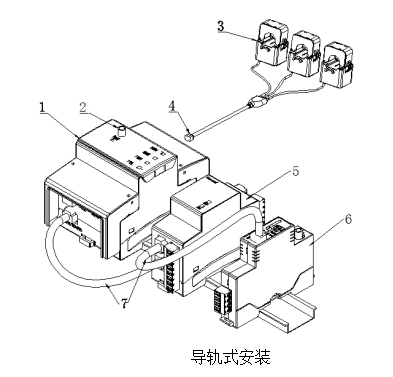

4.2 安裝說明
ADW2xx安裝方式為導軌式安裝；可選擇大四個回路的電流輸入;
4.3 接線說明
接線端子如下圖所示
