DEA 288 Epsilon 是耐馳公司 2012 年推出的一款多功能的樹脂監測儀。儀器可配備爐體或?qū)嶒?yàn)室熱壓機，可以在加熱、冷卻、濕度或紫外光照射等多種條件下進行測試。借助 DEA，用戶可以方便、快捷地確定材料加工的工藝參數。

一臺完整的介電分析儀，包含 DEA 主機與傳感器兩個部分。提供一次性使用的傳感器，通過適配盒與主機相連。DEA 288 有四款稍有不同的主機可選：常規的實驗室版（Lab Version），小型版（Slim Version），以及兩種工業版本（Industrial Version）。

這幾種主機的電子部分*相同，均可以控制附加的外部設備，如實驗室爐體，或?qū)嶒?yàn)室熱壓機。各自之間的區別，僅在于外觀設計、主機尺寸，以及配備的通道數的差異。

DEA288 主機版本：

版本	描述	外觀
實驗室版	實驗室版擁有與 NETZSCH 其他熱分析與熱物性測試儀器系列相一致的外形設計。 實驗室版的主機尺寸與一臺 Netzsch DSC 或 TGA 大小相同。此外，儀器的多通道設計允許在一次測量中同時測量8個樣品，這使得這臺儀器成為工藝開發的理想工具。
小型版	便攜式的 DEA 288 小型版，最多可配備 2 個 DEA 通道，提供了在實驗室或在工藝過程中對熱樹脂的研究手段，同時占地很小。
工業版	對于在線監測，有兩種工業版本可選：標準工業版本，以及可放在車間里的機架上的 19" 機架版。這兩種版本均支持多達 8 個 DEA 通道，并可擴展至 16 個通道。

DEA 288 Epsilon - 技術參數

• 頻率范圍：1 mHz ... 1 MHz, 自由可選

• 多通道數據采集：各通道獨立，實現*的同步操作

• 最短數據點采集時間：< 5 ms

• 傳感器連接：帶保護的 4 線技術（對導線的熱阻與熱容進行補償。這是實現精確測量的前提）

• DEA 模塊數：
  - 小型版： 2
  - 實驗室版： 8
  - 工業版： 16

• 外形尺寸，W × D（無連接電纜的情況下）：
  - 25 cm × 45 cm (Slim 版)
  - 57 cm × 53 cm (Lab 版)

DEA 288 Epsilon - 軟件功能

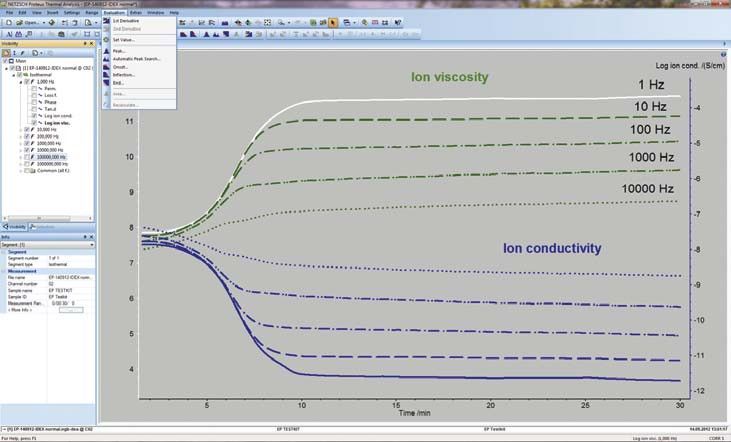

DEA 288 的測量軟件為全新設計，融入 Proteus^® 軟件包之中，用戶界面友好。軟件提供了快速而方便的輸入向?qū)В阌诰幹扑邢嚓P(guān)的測量參數。

測量參數編制界面為不同顏色的多標簽頁風格，方便了數據輸入，且確保不會遺漏重要參數 – 不管它與樣品的信息有關，還是與溫度 / 時間程序、或施加的頻率有關。

另一非常有用的特性是，可以在測量過程中修改測量程序（頻率或采樣時間），并可以進行實時分析（SNAPSHOT）。

Proteus^® 分析軟件功能強大，可以對數據進行分析。以下列出了其部分特性：

• DEA 變量：顯示離子粘度（ion viscosity），離子電導（ion conductivity），損耗因子（loss factor），介電常數（permittivity），tgδ 對時間 / 溫度的變化過程

• 多窗口技術 – 以多標簽頁切換的方式對測量數據進行清晰的顯示與分析，并進行圖形導出。

• 不同測量方法的曲線比較 – 在同一界面中可同時載入 DEA，DSC，DMA 等不同測量方法得到的曲線，進行綜合的分析與展示，以實現多方位的材料表征。

• 可在曲線上標注峰值點，外推起始點，終止點等特征溫度 / 時間點。

• 對最多64條曲線進行比較分析。這些曲線可來自同一測量文件的不同段、或來自多個不同的測量中。

• 保存分析結果與標注狀態，用于后續的恢復與繼續分析。

• 保留原始的測量數據，可隨時進行存取。

• 測量曲線可使用不同的平滑因子進行平滑。

• 支持文本數據導出（ANSI, ASCII, csv），與圖形文件導出（JPEG, BMP, EMF, PNG, TIFF）。

DEA 288 Epsilon - 應用實例

環氧樹脂的熔融

隨著溫度的升高，損耗因子ε" 在環氧樹脂的玻璃化轉變溫度附近顯示了一系列的偶極子松弛峰。隨著環氧樹脂的熔融，損耗因子迅速上升，反映了樹脂內部離子活動性的迅速增加。離子粘度曲線由損耗因子的離子活動性部分換算得來，是一種與頻率無關的參數，與聚合物膠凝前的粘度以及膠凝后的堅硬度有關。起初，隨著溫度的上升，樹脂的流動性增加，離子粘度下降；隨后樹脂開始，分子鏈的活動性受到了限制，導致明顯的粘度上升，反映了材料程度的逐漸增加?？捎媒殡娨蜃舆M(jìn)行表征。

離子粘度（DEA）與粘度（流變儀）測量結果比較

圖中比較了環氧樹脂-石墨復合體系反應的 DEA 曲線與流變測量曲線,最初的 150min 內動態粘度（流變儀數據）與離子粘度曲線（DEA數據）幾乎重合，表明了這兩者之間的測量是一致的。從 175°C 恒溫開始，環氧樹脂膠凝到一定程度后，則無法進行動態粘度測量（超出流變儀量程）。而隨著進程可以繼續得到離子粘度曲線，甚至在材料進入堅硬的玻璃態后仍能測量?？梢?jiàn)，DEA是能夠監測全過程的方法。

同步 DEA-DMA 測量

DEA 288 Epsilon 可與 DMA 242 E 聯用，在一次測量中同步跟蹤聚合物的介電與動態機械性能的變化。測量使用 DMA 的壓縮樣品支架和 DEA 的平行板電極。這一技術是互補的：DMA 能夠清楚地表征樹脂的膠凝與玻璃化，DEA 則更清晰地表征低粘度區域與反應。

DEA 288 Epsilon - 相關附件

模擬現實工藝 DEA 的一個優點在于其可以使用與實際工藝過程相同的樣品量與幾何尺寸。儀器提供一系列類別豐富的傳感器，可以模擬幾乎所有的現實的應用： 薄膜噴涂 刮條應用 低或中粘度材料的鋪展 將傳感器置于預浸料的多層之間 傳感器在液體中浸泡

多種多樣的傳感器

為了滿足多種多樣的聚合物處理應用的需要，NETZSCH 提供了種類非常豐富的介電傳感器。這些傳感器從大的類別上可分為可植入式，與可重復使用式。后者可固定地安裝在壓力釜或模具上，或裝在 DMA 或流變儀的樣品支架上。

可選外圍設備

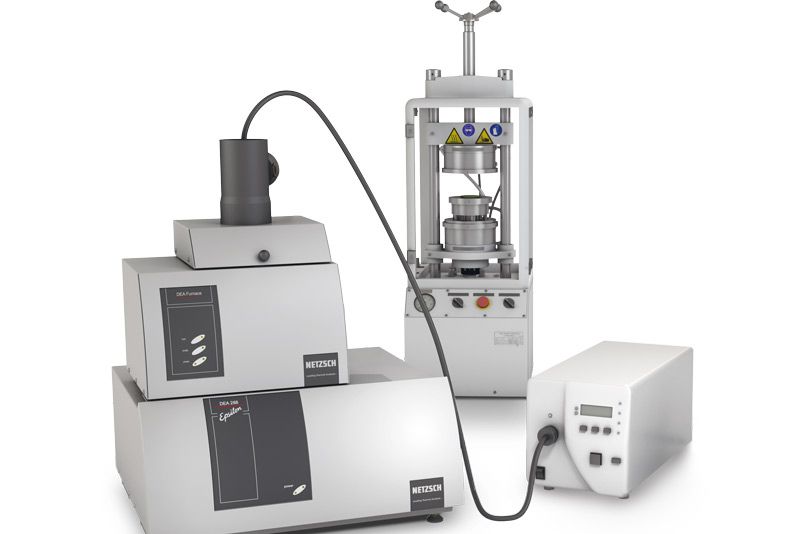

針對不同應用與工藝模擬的需要，DEA 288 可以配備多種可選的外部附件，如實驗室爐體，實驗室熱壓機，用于快速固化反應的紫外燈，以及濕度發生器等。

多功能實驗室爐體

DEA 288 可以配備一個小型加熱爐，方便實驗室的測量。該爐體易于使用，可以進行升溫、恒溫或冷卻測試，溫度范圍 -150 … 400°C。傳感器可使用兩個 IDEX（或MS）傳感器，或者單個的 TMS™（或 Monotrode）傳感器。

該爐體可以配備多種冷卻方式，如空氣壓縮機，Vortex 管（另一類型的壓縮空氣冷卻），機械制冷（intracooler），液氮制冷（LN2）等。

紫外光源

DEA 288 Epsilon 支持 OmniCure S2000 型紫外燈作為紫外光源，研究光觸發的反應，如粘合劑、油墨和涂料的紫外等。可以通過 NETZSCH Proteus^® 軟件來控制紫外線照射的時間及強度。紫外照射在測試的任意溫度段都能觸發。

臺式氣動實驗室熱壓機

如需在實驗室中對片狀模塑料（SMC），塊狀模塑料（BMC）以及預浸料進行測試，可以配備實驗室熱壓機，以模擬實際的工藝條件。該熱壓機可對樣品同時施加熱與壓力。樣品可直接置于平板（含 DEA 傳感器）之間，或放在一個單獨的安裝有 Monotrode 或 TMS™ 傳感器的模具中。壓機的溫度程序可以通過 NETZSCH Proteus^®軟件進行控制。

濕度發生器

濕度發生器主要應用于已樣品及其他有機材料的水吸附過程研究。使用濕度發生器，可以創建相對濕度在 5% 至 95% 之間的測量氣氛，溫度范圍為室溫至 70°C。
